Estos dibujos de la Torre Eiffel están sacados del libro de Gustave Eiffel «The 300 Meter Tower» editado en París en el año 1900.
Una delicia de planos hechos a mano, por supuesto. No hacía falta Autocad ni ningún tipo de software a los que hoy estamos acostumbrados.

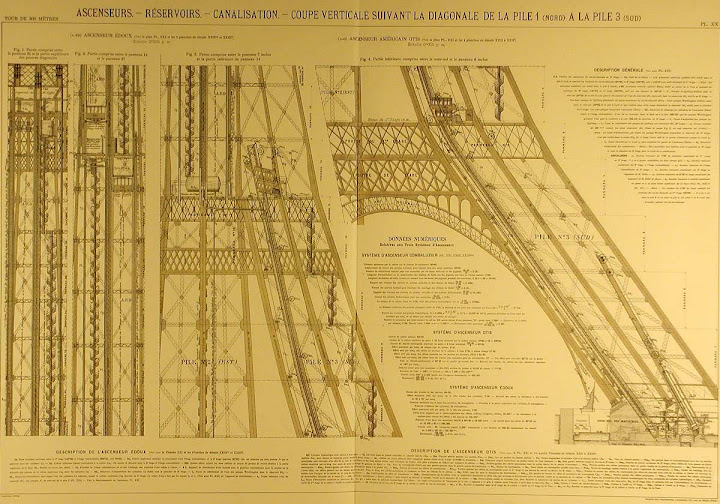

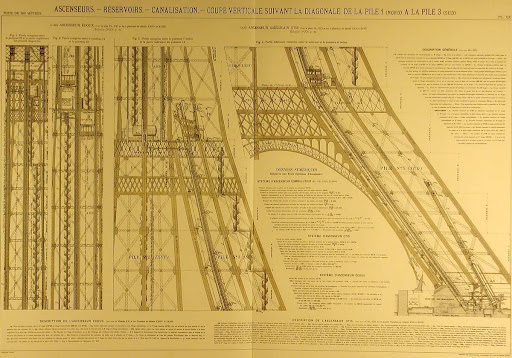

Corte vertical por una diagonal, ascensores, tanques y canalizaciones.

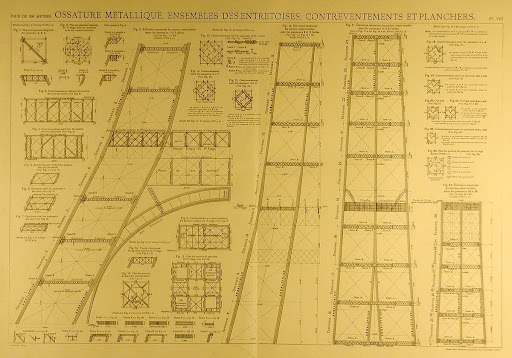

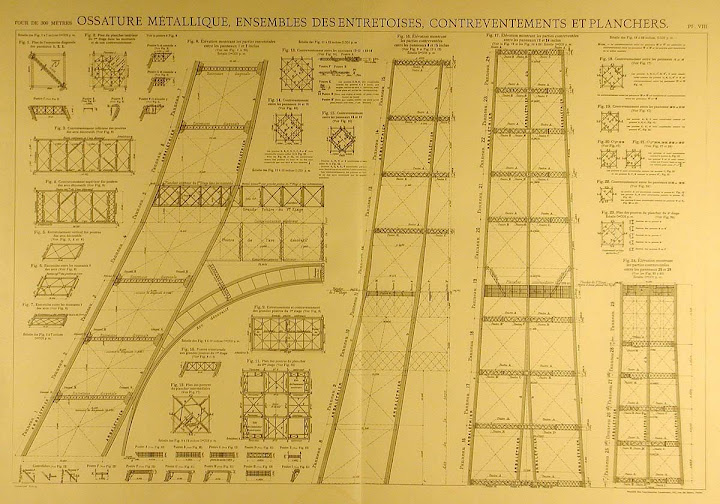

Estructura metálica.

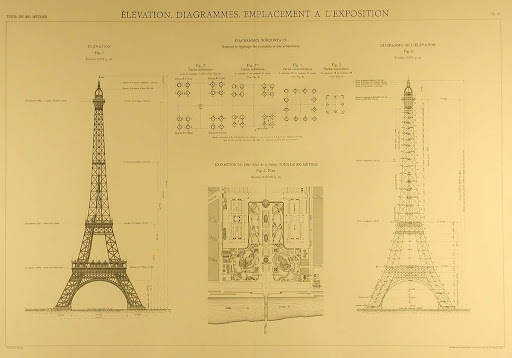

Diagramas de situación y elevación.

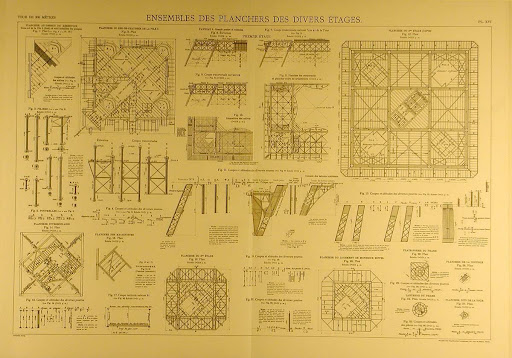

Uniones de planchas en varios pisos.

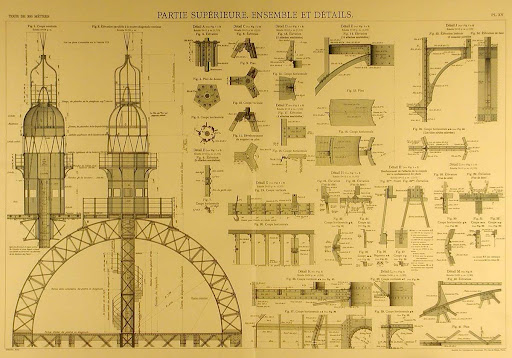

Uniones y detalles de la parte superior.
Puedes ver más detalles y otros planos en la página de la Torre Eiffel donde también se pueden aprender muchas más curiosidades y anécdotas relacionadas con la célebre y centenaria estructura.
