Ramiro Pareja, ingeniero de telecomunicaciones, es el diseñador de esta original tarjeta de presentación con conexión USB.
Ante la situación laboral tan difícil que estamos pasando, donde los departamentos de RRHH de las empresas se encuentran desbordados por la avalancha de curriculums que reciben a diario, si no te diferencias de alguna manera del resto de candidatos, en un proceso de selección, que seas elegido va a ser aun más difícil. Esta ha sido la motivación que ha llevado a este ingeniero a crear esta tarjeta, buscando un giro en su carrera profesional hacía la ingeniería electrónica, su verdadera pasión. Con este proyecto demuestra, además de profesionalidad, su valía técnica como ingeniero electrónico y originalidad.
La tarjeta tiene el tamaño de una tarjeta de crédito con dos esquinas troqueladas que se pueden quitar para poder conectarla al PC por USB. Ya en el PC se abrirán automáticamente los documentos que le haya indicado en un archivo Autorun.inf, como pueden ser una carta de presentación, curriculum vitae o su página web.
Cara frontal de la tarjeta de presentación.

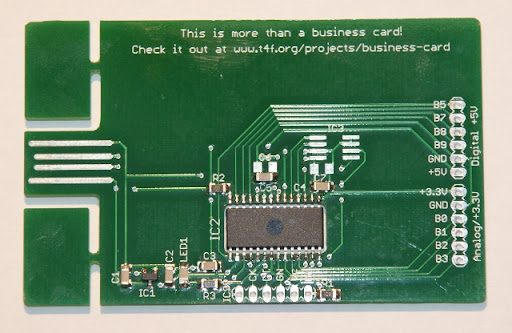

Cara trasera con los componentes electrónicos.

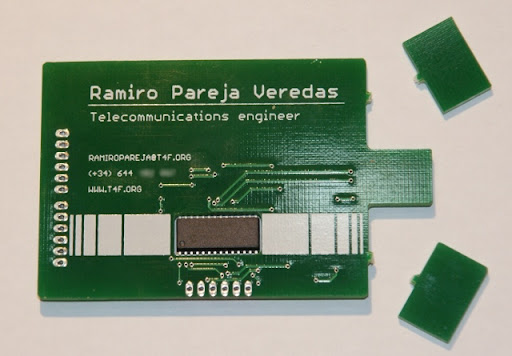

Quitando las esquinas podemos conectarla por USB
Utilidades de la tarjeta:
- Puede usarse como memoria USB aunque la flash del microcontrolador tiene solo una capacidad de 24Kb, suficiente para un curriculum y carta de presentación en Html, pero puede ampliarse a 32Mb añadiéndole una flash externa.
- También como «Datalogger» o captura de datos digitales.
- Otra utilidad es que puede funcionar como osciloscopio.
- Y también como entrenador del microcontrolador que utiliza, el PIC 24FJ64GB002
Especificaciones técnicas:
- Microcontrolador PIC 24FJ64GB002 de 16 bits @ 32 MHz (16 MIPS)
- 64 KB de Flash y 8KB de RAM. Memoria externa SPI o I2C opcional (hasta 32MB)
- Hasta 11 I/Os digitales disponibles (4 de ellas tolerantes a 5 voltios)
- Hasta 4 canales analógicos.
- Puerto ICSP para depuración y programación. Adicionalmente y si se necesita, 3 pines de este puerto pueden utilizarse como GP I/Os
En su sitio web Tech4Fun puedes encontrar más información y hasta un esquema para que puedas hacer la tuya.
